válečkový mlýn

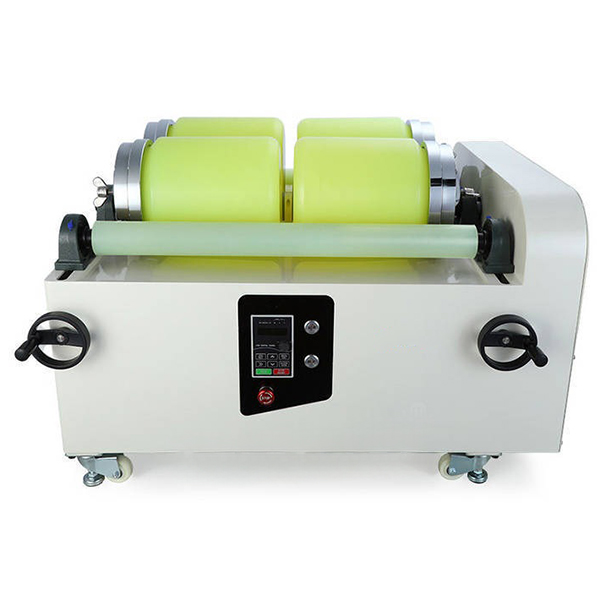

válcový mlýn s jednou vrstvou, čtyřmi pozicemi a kolem

Tento válcový mlýn využívá jednovrstvou konstrukci se čtyřmi pozicemi, která umožňuje mletí několika vzorků současně, což výrazně zvyšuje efektivitu výroby. Je široce používán v mnoha oblastech, jako jsou elektronické materiály, keramika, nátěry, skleněný prášek, fluorescenční materiály atd.

Popis

Válcový mlýn

Díky frekvenčnímu řízení otáček, ručnímu nastavení rozteče válců válcového mlýna a dalším operacím mohou uživatelé přesně řídit mlýnek podle různých potřeb mletí.

Vlastnosti

  1. Regulace rychlosti pomocí frekvenčního měniče: díky funkci plynulé regulace rychlosti lze přesně řídit rychlost mletí a přizpůsobit se požadavkům na mletí různých materiálů.
  2. Ruční nastavení rozestupu válců: pomocí ručního kolečka lze nastavit rozestup válců, čímž se účinně zabrání jevu uklouznutí kulového mlýna a zajistí se rovnoměrný proces mletí.
  3. Odolná vnější výstelka: celková výstelka válců je vyrobena z odolného polyuretanového pouzdra, které zvyšuje koeficient tření, zabraňuje sklouznutí nebo deformaci nádrže a prodlužuje životnost zařízení.
  4. Široký rozsah velikosti částic: velikost vstupního materiálu je menší než 3 mm, půdní materiály mohou mít velikost až 10 mm nebo méně. Velikost výstupního materiálu může být až 20 až 300 mesh (tj. 65 mikronů až 75 mikronů).
  5. Univerzální konstrukce nohou a kol: univerzální kola a univerzální nohy s vyváženou konstrukcí, které jsou nejen vhodné pro pohyb zařízení, ale také zajišťují stabilitu zařízení při provozu.
  6. Jednoúrovňové čtyři stanice: malá zástavbová plocha, vhodná pro flexibilní provoz v laboratoři a malosériovou výrobu.

Princip fungování

Válcový mlýn pohání mlecí nádobu k otáčení pomocí válcové hřídele. Do mlecí nádoby se přidává materiál a mlecí média (např. mlecí kuličky). Během otáčení materiál naráží a třese se o mlecí kuličky a postupně se rozmělňuje na prášek. Díky čtyřstanicovému designu lze mletí provádět u více vzorků současně. Rychlost a čas každé pracovní stanice lze nastavit nezávisle, aby vyhovovaly různým požadavkům na materiál a proces.

Oblasti použití

  1. Elektronické materiály: například materiály pro baterie, vodivé keramiky, materiály pro displeje atd.
  2. Keramický průmysl: používá se k rafinaci keramického prášku při výrobě vysoce přesných keramických výrobků.
  3. Nátěrový průmysl: jemné mletí pigmentů a nátěrů.
  4. Fluorescenční materiály: pro mletí materiálů produktů, jako jsou fotoelektrické displeje a fotoelektrické senzory.
  5. Nekovové minerály: například křemenný prášek, uhličitan vápenatý a jiné minerály.
  6. Výbušniny a magnetické materiály: například jemný prášek používaný k výrobě vysoce přesných magnetických materiálů.
  7. Biokultivace: mletí rostlinných extraktů a dalších materiálů.
  8. Balení potravin: zahrnuje mletí nátěrů a přísad v materiálech pro balení potravin.
  9. Materiály pro baterie: lithium, sodík a další energetické materiály pro přesné mletí.

Výběr nádob pro kulový mlýn

  1. Nylonové nádoby pro kulové mlýny: s vysokou tvrdostí a odolností proti opotřebení, vhodné pro mletí různých materiálů.
  2. Nerezové nádoby pro kulové mlýny: odolné proti korozi, vhodné pro některé speciální požadavky na mletí.
  3. Koule z oxidu hlinitého: s vysokou tvrdostí a vynikajícím mlecí účinkem.
  4. Polyuretanové nádoby pro kulové mlýny: vysoká odolnost proti opotřebení, vysoká povrchová úprava, vhodné pro míchání vzorků s vyšší čistotou.
  5. Nádoby pro kulové mlýny z PTFE: vysoká odolnost proti korozi, vhodné pro mletí korozivních materiálů.

Výběr mlecích koulí

  1. Achátové kuličky: vysoká tvrdost, vhodné pro vysoce přesné mletí.
  2. Koule ze zirkonia: vysoká tvrdost a odolnost proti opotřebení, vhodné pro náročné mlecí úkoly.
  3. Kuličky z nerezové oceli: vhodné pro běžné mletí, s vysokou cenovou výkonností.
  4. Polyuretanové kuličky: hladký povrch, dobrá odolnost proti opotřebení, vhodné pro mletí s vyššími požadavky na přesnost.
  5. Kuličky z oxidu hlinitého: vyšší tvrdost, vhodné pro mletí tvrdších materiálů.
  6. Kuličky z karbidu wolframu: dobrá odolnost proti opotřebení, vhodné pro vysoce přesné a náročné broušení.
Technické parametry
válcový mlýn s jednou vrstvou, čtyřmi polohami a kolem
Model HB4-1 HB4-3 HB4-5 HB4-10 HB4-10B HB4-20 HB4-30
Objem nádoby 500 ml až 1 l 500 ml až 3 l 500 ml až 5 l 500 ml až 10 l 500 ml až 10 l 500 ml až 20 l 500 ml až 30 l
Průměr válečku XL délka ф38x185x2 ф58x250x2 ф58x290x2 ф68x349x2 ф68x349x2 ф78x424x2 ф78x424x2
Výkon 0,55 kW 0,75 kW 0,75 kW 1,5 kW 1,5 kW 3 kW 4 kW
Nastavitelný prostor manuálně 62 až 160 mm 76 až 230 mm 67 až 280 mm 67 až 230 mm 67 až 230 mm 30 až 340 mm 35 až 290 mm
Průměr nádoby ф50 až ф160 mm ф70 až ф180 mm ф70 až ф260 mm ф60 až ф280 mm ф60 až ф280 mm ф60 až ф320 mm ф60 až ф360 mm
Vrstva 1 1 1 1 1 1 1
Stanice 4 4 4 4 4 4 4
Převodový stupeň synchronní řemen
Rychlost válce 5 až 1000 ot/min 5 až 1000 ot/min 5 až 1000 ot/min 5 až 1200 ot/min 5 až 720 ot./min 5 až 720 ot./min 5 až 720 ot./min
Počet válečků 3 3 3 3 4 4 4
Napájení 220 V střídavý proud, 50 Hz 220 V střídavý proud, 50 Hz 220 V stř., 50 Hz 380 V stř., 50 Hz 380 V střídavého proudu, 50 Hz 380 V střídavý proud, 50 Hz 380 V střídavý proud, 50 Hz
Rozměry 780 x 520 x 510 mm 1010 x 690 x 540 mm 1020 x 750 x 550 mm 1230 x 890 x 570 mm 1220 x 610 x 1110 mm 1350 x 1130 x 720 mm 1480 x 1820 x 860 mm
