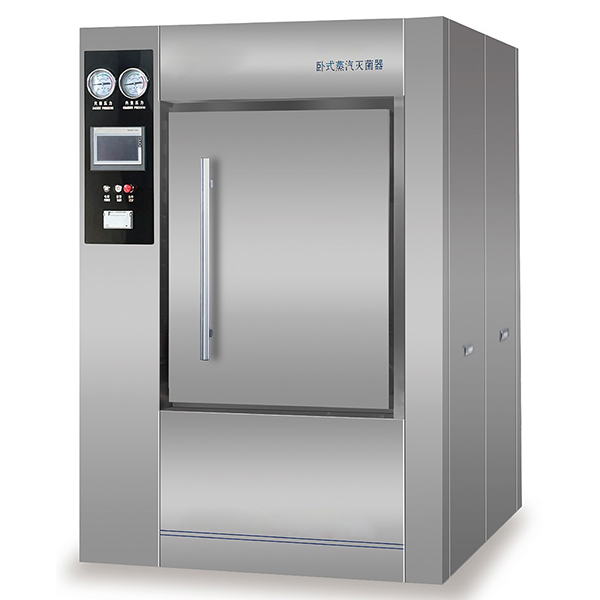

předvakuový horizontální tlakový parní sterilizátor

továrna na horizontální tlakové parní sterilizátory s předvakuem

Horizontální tlakový parní sterilizátor s předvakuem kombinuje moderní technologii předvakuování a princip parní sterilizace, který se široce používá při účinné sterilizaci zdravotnického vybavení, laboratorních přístrojů, obalových materiálů pro potraviny atd.

Popis
Horizontální tlakový parní sterilizátor s předvakuem dokáže rychle dokončit sterilizační proces v prostředí s vysokou teplotou a vysokým tlakem díky vestavěnému systému předvakuového čerpání, který zajišťuje důkladnou sterilizaci všech předmětů.

Hlavní vlastnosti horizontálního tlakového parního sterilizátoru s předvakuem

  1. horizontální obdélníková komora: použití horizontální obdélníkové komory s výztužnými tyčemi a plášťovou konstrukcí účinně zvyšuje stabilitu zařízení, zajišťuje rovnoměrné rozložení tepla, zlepšuje izolační vlastnosti a optimalizuje sušicí účinek.
  2. vestavěná konstrukce dveří s motorovým zámkem: konstrukce zámku dveří využívá vestavěný motorový zámek, který snižuje poruchovost a zvyšuje bezpečnost a spolehlivost zařízení. Zajišťuje, že zařízení nebude pod vysokým tlakem prosakovat kvůli špatnému utěsnění dveří.
  3. Pneumatické těsnění dveří: poskytuje pneumatickou těsnicí funkci, podporuje systém vzájemného blokování jednoduchých a dvojitých dveří, konstrukce dvojitých dveří může účinněji zabránit riziku, že se dveře během sterilizačního procesu neuzavřou těsně, a zajistit tak bezpečnost obsluhy.
  4. Rozhraní pro ověření zařízení: poskytuje standardní rozhraní pro ověření zařízení, které usnadňuje kalibraci a testování zařízení, aby bylo zajištěno, že zařízení bude i po dlouhé době používání fungovat efektivně a stabilně.
  5. Optimalizovaná konstrukce potrubního systému: potrubí z nerezové oceli SUS304, s rychloupínacím svorkovým spojem, snadno se instaluje a čistí a zároveň zvyšuje odolnost proti korozi.
  6. Rozhraní člověk-stroj HMI a řídicí systém PLC: zařízení je vybaveno pokročilým rozhraním člověk-stroj HMI v kombinaci s dotykovou obrazovkou a řízením PLC, snadno ovladatelné, s zobrazením stavu sterilizace a různých parametrů v reálném čase.
  7. Hodnota F0 a dvojitá záruka teploty a času: díky dvojité kontrole parametrů, hodnotě F0 a teplotě a času současně je zajištěn sterilizační účinek, aby každá šarže sterilizačního procesu splňovala přísné normy.
  8. Dokonalé archivní záznamy: zařízení má vestavěnou funkci automatického archivování, která může zaznamenávat data každého sterilizačního procesu pro sledovatelnost kvality a podporu auditu.
  9. Návrh s více bezpečnostními ochranami: řada bezpečnostních mechanismů, jako je ochrana proti přetlaku, ochrana proti přehřátí, ochrana proti nízké hladině vody atd., zajišťuje, že během provozu zařízení nedojde k nehodám, a garantuje tak bezpečnost obsluhy.
  10. výběr programu a různé sterilizační procesy: podpora sterilizace tkanin, nástrojů, kapalin a dalších různých předmětů, stejně jako test BD, test udržení tlaku a další speciální programy, které splňují potřeby různých průmyslových odvětví.

Hlavní výhody horizontálního tlakového parního sterilizátoru s předvakuem

  1. Vysoce účinný a spolehlivý sterilizační výkon: díky technologii předvakuování je výrazně zlepšena účinnost sterilizace, která může účinně proniknout do vnitřní části předmětů, a dokonce i předměty se složitými tvary nebo potrubí mohou být důkladně sterilizovány.
  2. Úspora energie a ochrana životního prostředí: optimalizovaná konstrukce pláště a potrubí snižuje energetické ztráty a provozní náklady. Účinný izolační a výměnný systém tepla zvyšuje energetickou účinnost každého sterilizačního procesu.
  3. Vysoká bezpečnost: konstrukce zařízení je zaměřena na bezpečnost obsluhy a je vybavena několika bezpečnostními systémy, jako je blokování dveří, elektronická kontrola teploty a ochrana proti přetlaku, které zajišťují stabilitu zařízení v prostředí s vysokým tlakem a vysokou teplotou.
  4. Pohodlné ovládání: zařízení je vybaveno rozhraním HMI (člověk-stroj), ovládání dotykové obrazovky je jednoduché a intuitivní, nastavení parametrů, výběr programu a zpracování zpráv lze provést jednoduchým ovládáním, což výrazně zvyšuje efektivitu práce.
  5. Silná sledovatelnost: vestavěný systém záznamu sterilizačních souborů zajišťuje, že lze sledovat data každého sterilizačního procesu v souladu s průmyslovými předpisy a požadavky na řízení kvality.
  6. Adaptabilita: s řadou volitelných sterilizačních postupů, které lze přizpůsobit podle různých potřeb, aby vyhovovaly různým položkám a průmyslovým potřebám.

Princip fungování

Horizontální tlakový parní sterilizátor s předvakuem zajišťuje důkladnou sterilizaci předmětů prostřednictvím řady procesů předvakuování a sterilizace vysokoteplotní a vysokotlakou párou. V procesu sterilizace je nejprve vnitřní komora vakuována prostřednictvím předvakuového systému, aby se odstranil vzduch na povrchu a uvnitř předmětů, a poté je zavedena nasycená pára, která pomocí vysoké teploty a vysokého tlaku páry zcela zničí mikroorganismy. Po dokončení sterilizace zařízení automaticky vypustí páru pro ochlazení a vysušení, aby se zajistilo, že ve sterilizovaných předmětech nezůstane žádná zbytková vlhkost. Duální kontrola hodnoty F0 a času zvyšuje přesnost sterilizačního procesu a zaručuje stabilitu a spolehlivost sterilizačního účinku.

Oblasti použití

  1. Lékařský průmysl: široce používáno v nemocnicích, klinikách, operačních sálech a dalších místech k dezinfekci a sterilizaci všech druhů lékařského vybavení, obvazů, chirurgických potřeb atd. za účelem prevence křížové infekce a zajištění lékařské bezpečnosti.
  2. Laboratoře: vhodné pro biologické laboratoře, vědecké výzkumné laboratoře ve skleněných přístrojích, kultivačních médiích, laboratorních potřebách atd., sterilizační ošetření, aby byla zajištěna sterilita experimentálního prostředí.
  3. Farmaceutický průmysl: Používá se ke sterilizaci farmaceutického vybavení, farmaceutických obalových materiálů a laboratorního náčiní, aby byla zajištěna sterilní výroba léků a zlepšena jejich kvalita.
  4. Stomatologický průmysl: používá se ke sterilizaci stomatologických nástrojů a pomůcek, aby se zabránilo křížové infekci a chránilo zdraví pacientů.
  5. Potravinářský průmysl: lze použít pro sterilizaci zařízení na výrobu potravin, obalových materiálů a dalších souvisejících nástrojů, aby byla zajištěna bezpečnost potravin v souladu s hygienickými normami potravinářského průmyslu.
  6. Ostatní oblasti: Například sterilizace elektronických zařízení, laboratorních potřeb atd., aby poskytoval širokou škálu aplikací pro podporu.
Technické parametry
továrna na horizontální parní sterilizátory s předvakuem
Model HA1-150D(S)(M) HA1-200D(S)(M) HA1-250D(S)(M) HA1-360D(S)(M) HA1-600D(S)(M) HA1-800D(S)(M) HA1-1000D(S)(M) HA1-1200D(S)(M) HA1-1500D(S)(M)
Kapacita 150 200 250 360 l 600 l 800 l 1000 l 1200 l 1500 l
Konstrukční tlak -0,1 MPa až 0,3 MPa
Pracovní tlak 0,245 MPa
Úroveň vakua -0,086 MPa
Konstrukční teplota 150 °C
Pracovní teplota 105 °C až 138 °C
Rovnoměrnost teploty méně než 2 °C
Tlak přívodu vody 0,1 MPa až 0,2 MPa
Tlak stlačeného vzduchu 0,4 MPa až 0,7 MPa
Tlak páry 0,3 MPa až 0,7 MPa
Spotřeba páry ≤14 kg ≤16 kg ≤18 kg ≤25 kg ≤30 kg ≤35 kg ≤42 kg ≤50 kg ≤60 kg
Spotřeba vody ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤210 kg ≤220 kg ≤200 kg ≤200 kg ≤200 kg
Rozměry sterilizační komory 700 x 450 x 480 mm 925 x 450 x 480 mm 780 x 600 x 600 mm 1000 x 600 x 600 mm 1190 x 610 x 910 mm 1450 x 610 x 910 mm 1250 x 680 x 1180 mm 1450 x 680 x 1180 mm 1850 x 680 x 1180 mm
Vnější rozměry 950 x 1120 x 1760 mm 1175 x 1120 x 1760 mm 1030 x 1300 x 1900 mm 1250 x 1300 x 1900 mm 1440 x 1310 x 1900 mm 1700 x 1310 x 1900 mm 1500 x 1440 x 1950 mm 1700 x 1440 x 1950 mm 2100 x 1440 x 1950 mm
Napájení 380 V střídavý proud, 50 Hz, třífázový
Hmotnost, jednokřídlé dveře, dvoukřídlé dveře 700 kg, 750 kg 830 kg, 880 kg 980 kg, 1050 kg 1080 kg, 1150 kg 1150 kg, 1250 kg 1200 kg, 1300 kg 1380 kg, 1500 kg 1530 kg, 1650 kg 1680 kg, 1800 kg
Poznámka 1 Modely HA1-150, HA1-200, HA1-250 a HA1-360 jsou vybaveny sterilizačním regálem, ostatní modely jsou vybaveny sterilizačním vozíkem a transportním vozíkem.
Poznámka 2 V modelu znamená „D“ jednokřídlé dveře, „S“ dvoukřídlé dveře a „M“ pulzující vakuum.
