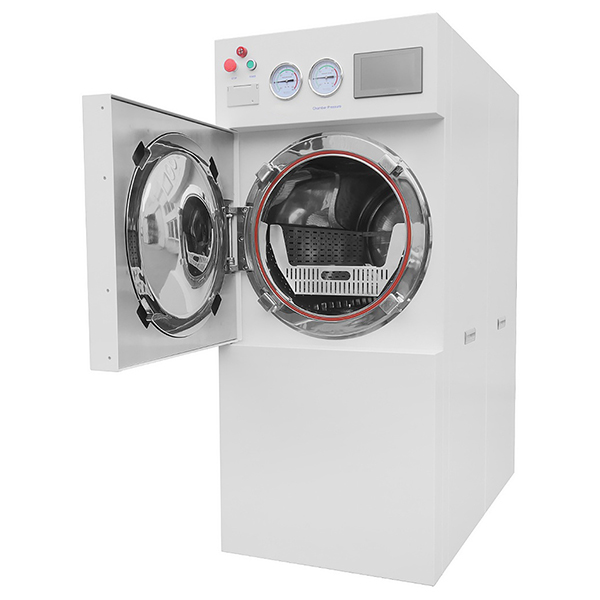

horizontální autokláv s předvakuem

horizontální autokláv s předvakuem a upínacím potrubím

Horizontální autokláv s předvakuem zajišťuje důkladnou sterilizaci předmětů díky kombinaci předvakuového systému a vysokoteplotní a vysokotlaké páry, což je vhodné pro dezinfekci všech druhů nástrojů, tekutin, tkanin atd.

Popis
Horizontální autokláv s předvakuem zajišťuje rychlou a důkladnou sterilizaci předmětů díky pokročilé technologii předvakuování a přesné regulaci teploty. Horizontální kruhová vnitřní komora a optimalizovaný potrubní systém zajišťují rovnoměrné rozložení tepla a účinné pronikání páry, čímž splňují rozmanité sterilizační potřeby napříč různými odvětvími.

Hlavní vlastnosti horizontálního autoklávu s předvakuem

  1. Horizontální kruhová vnitřní komora: horizontální kruhová vnitřní komora a plášťová konstrukce zajišťují rovnoměrnější distribuci teploty a účinnější výměnu tepla. Tato konstrukce může výrazně zlepšit sterilizační účinek, optimalizovat uchování tepla a sušicí účinek a zajistit, že každá šarže předmětů je důkladně sterilizována.
  2. Zabudované zuby + motor nebo ruční zamykací konstrukce dveří: zámek dveří využívá konstrukci s diskovými zabudovanými zuby, které lze zamknout motorem nebo ručně, aby se snížila pravděpodobnost mechanické poruchy a zvýšila spolehlivost a životnost zařízení.
  3. Pneumatické nebo samozvedací těsnění dveří: podle skutečné potřeby zařízení poskytuje pneumatický nebo samozvedací režim těsnění, aby bylo zajištěno, že dveře mohou být pod vysokým tlakem těsně uzavřeny, aby se zabránilo úniku páry a zajistila bezpečnost a stabilita sterilizačního procesu.
  4. Rozhraní pro ověřování zařízení: vybaveno standardním rozhraním pro ověřování zařízení, které je vhodné pro kalibraci zařízení a pravidelné kontroly, aby byl zajištěn dlouhodobý stabilní provoz zařízení v souladu s příslušnými normami řízení kvality.
  5. Optimalizovaný design potrubního systému: použití potrubí z nerezové oceli SUS304 odolné proti korozi v kombinaci s rychloupínacím systémem, snadná instalace, údržba a čištění a zlepšení dlouhodobé spolehlivosti zařízení.
  6. Rozhraní člověk-stroj a mikropočítačový řídicí systém: zařízení je vybaveno rozhraním člověk-stroj HMI v kombinaci s dotykovým ovládáním a mikropočítačovým řídicím systémem, díky čemuž je nastavení parametrů, provoz zařízení a řízení sterilizačního procesu pohodlnější a inteligentnější.
  7. Hodnota F0 a dvojité řízení teploty a času: hodnota F0 (kumulativní sterilizační účinek hodnoty sterilizačního procesu) a teplota a čas dvojité záruky, takže sterilizační účinek je přesnější, aby bylo zajištěno, že sterilizační proces je v souladu s přísnými sterilizačními normami.
  8. Dokonalá funkce záznamu sterilizačních souborů: zařízení může automaticky zaznamenávat podrobné údaje o procesu každé sterilizace, což poskytuje základ pro sledování a audit kvality, aby bylo zajištěno, že lze provoz sledovat.
  9. Více bezpečnostních ochranných opatření: zařízení je navrženo s více bezpečnostními ochrannými systémy, včetně ochrany proti přehřátí, přetlaku, nízké hladině vody atd., aby byla zajištěna provozní bezpečnost v procesu sterilizace.
  10. Různé postupy sterilizačního procesu: zařízení podporuje různé sterilizační procesy, jako jsou textilie, nástroje, kapaliny, BD test, test udržení tlaku atd., a lze jej přizpůsobit podle potřeb řady postupů, flexibilně reagovat na různé sterilizační potřeby.

Výhody horizontálního autoklávu s předvakuem

  1. Vysoce účinná sterilizace: Díky technologii předvakuování je vzduch uvnitř předmětů odstraněn a zlepšena penetrace páry, což umožňuje rovnoměrnou a důkladnou sterilizaci i předmětů se složitými tvary nebo malými trubkami.
  2. Inteligentní ovládání: plně automatický řídicí systém, jednoduchá obsluha, zobrazení sterilizačního procesu v reálném čase, teplota, tlak a další parametry lze sledovat a zaznamenávat, aby bylo zajištěno, že každá sterilizace splňuje normy.
  3. Úspora energie a ochrana životního prostředí: optimalizovaný design pláště a potrubního systému, efektivní využití tepla, snížení spotřeby energie. Současně zařízení díky vestavěnému systému cirkulace páry zabraňuje zbytečnému plýtvání energií.
  4. Pohodlné ovládání: dotykové ovládací rozhraní, nastavení programu, úpravy parametrů na první pohled, takže používání zařízení je jednodušší, intuitivnější a snižuje se obtížnost školení obsluhy.
  5. Vysoká bezpečnost: více bezpečnostních opatření zajišťujících stabilní provoz zařízení při vysokém tlaku a vysoké teplotě, což snižuje potenciální bezpečnostní rizika.
  6. Přizpůsobivost: podle skutečných potřeb lze volit různé sterilizační postupy, zařízení podporuje sterilizaci různých předmětů a je široce použitelné v různých odvětvích a pro různé účely.

Princip fungování

Princip činnosti předvakuového horizontálního autoklávu je založen na kombinaci předvakuového systému a vysokoteplotní a vysokotlaké páry. Během sterilizačního procesu je vnitřní komora nejprve předvakuovým systémem odčerpána do vakuového stavu, aby se odstranil vzduch z povrchu předmětů. Poté je do vnitřní komory vstřikována pára, která přichází do plného kontaktu s předmětem, a pomocí vysoké teploty a tlaku páry se ničí mikroorganismy na předmětu. Po dokončení sterilizace zařízení automaticky vypustí páru a ochladí se, poté přejde do fáze sušení, aby se zajistilo, že předměty jsou zcela suché a bez zbytkové vlhkosti. Celý proces je řízen hodnotou F0, teplotou a časem, aby byla zajištěna přesnost a stabilita sterilizačního účinku.

Oblasti použití

  1. Lékařský průmysl: používá se v nemocnicích, klinikách, operačních sálech a dalších místech ke sterilizaci a dezinfekci všech druhů lékařského vybavení, obvazů, chirurgických potřeb atd., aby bylo zajištěno aseptické prostředí a zabráněno křížové infekci.
  2. Laboratoře: široce používáno v biologických laboratořích, vědeckých výzkumných institucích atd. na skleněných přístrojích, kultivačních médiích, laboratorních potřebách atd., aby byla zajištěna sterilita experimentálního prostředí.
  3. Farmaceutický průmysl: Je vhodný pro sterilizaci zařízení, obalových materiálů pro léky a dalších souvisejících předmětů ve farmaceutických továrnách a na výrobních linkách léků, aby byla zajištěna kvalita léků splňující zdravotní normy.
  4. Stomatologický průmysl: používá se ke sterilizaci stomatologických nástrojů a pomůcek, aby se zabránilo křížové infekci a chránilo zdraví pacientů.
  5. Potravinářský průmysl: lze použít pro sterilizaci výrobních linek potravin, obalových materiálů a souvisejících nástrojů, aby byla zajištěna hygiena a bezpečnost potravin v souladu s národními normami bezpečnosti potravin.
  6. Vědecký výzkum a průmysl: použitelné v dalších speciálních oblastech, jako jsou vědecké výzkumné instituce, průmyslová výroba zařízení a sterilizace surovin, aby byla zajištěna čistota ve výrobním procesu.
Technické parametry
horizontální autokláv s předvakuem a upínacím potrubím, gravitačním odvětráním, spodním odvětráním
Model HA2-150D HA2-150S HA2-200D HA2-200S HA2-300D HA2-300S HA2-400D HA2-400S
Kapacita 150 l 150 l 200 l 200 l 300 l 300 l 400 l 400 l
Konstrukční tlak -0,1 MPa až 0,3 MPa
Pracovní tlak 0,23 MPa
Jmenovitá teplota 150 °C
Úroveň vakua -0,086 MPa
Pracovní teplota 105 °C až 138 °C
Rovnoměrnost teploty méně než 2 °C
Tlak přívodu vody 0,1 MPa až 0,2 MPa
Tlak stlačeného vzduchu 0,4 MPa až 0,7 MPa
Tlak páry 0,3 MPa až 0,7 MPa
Spotřeba páry ≤12 kg ≤12 kg ≤13 kg ≤13 kg ≤18 kg ≤18 kg ≤22 kg ≤22 kg
Spotřeba vody ≤30 kg ≤30 kg ≤30 kg ≤30 kg ≤40 kg ≤40 kg ≤40 kg ≤40 kg
Rozměry sterilizační komory průměr 472 x 850 mm průměr 472 x 950 mm průměr 472 x 1080 mm průměr 472 x 1180 mm průměr 620 x 960 mm průměr 620 x 960 mm průměr 620 x 1230 mm průměr 620 x 1310 mm
Vnější rozměry 1260 x 690 x 1700 mm 1130 x 690 x 1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Napájení 380 V stř., 50 Hz, třífázový
Hmotnost 450 kg 400 kg 500 kg 450 kg 570 kg 510 kg 710 kg 650 kg
Poznámka 2 V modelu „D“ znamená jednokřídlé dveře, „S“ znamená dvoukřídlé dveře.
horizontální autokláv s předvakuem a svorkovým potrubím, pulzní vakuum
Model HA2-100DM HA2-150DM HA2-150SM HA2-200DM HA2-200SM HA2-300DM HA2-300SM HA2-400DM HA2-400SM
Kapacita 100 150 150 200 200 l 300 l 300 l 400 l 400 l
Konstrukční tlak -0,1 MPa až 0,3 MPa
Pracovní tlak 0,23 MPa
Jmenovitá teplota 150 °C
Úroveň vakua -0,086 MPa
Pracovní teplota 105 °C až 138 °C
Rovnoměrnost teploty méně než 2 °C
Tlak přívodu vody 0,1 MPa až 0,2 MPa
Tlak stlačeného vzduchu 0,4 MPa až 0,7 MPa
Tlak páry 0,3 MPa až 0,7 MPa
Spotřeba páry ≤11 kg ≤13 kg ≤13 kg ≤15 kg ≤15 kg ≤20 kg ≤20 kg ≤25 kg ≤25 kg
Spotřeba vody ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤200 kg ≤200 kg
Rozměry sterilizační komory průměr 420 x 700 mm průměr 472 x 850 mm průměr 472 x 950 mm průměr 472 x 1080 mm průměr 472 x 1180 mm průměr 620 x 960 mm průměr 620 x 960 mm průměr 620 x 1230 mm průměr 620 x 1310 mm
Vnější rozměry 1090 x 640 x 1160 mm 1260 x 690 x 1700 mm 1130 x 690 x 1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Napájení 380 V stř., 50 Hz, třífázový
Hmotnost 410 kg 500 kg 450 kg 550 kg 500 kg 620 kg 560 kg 760 kg 700 kg
Poznámka 2 V modelu „D“ znamená jednokřídlé dveře, „S“ znamená dvoukřídlé dveře a „M“ znamená
pulzující vakuum
