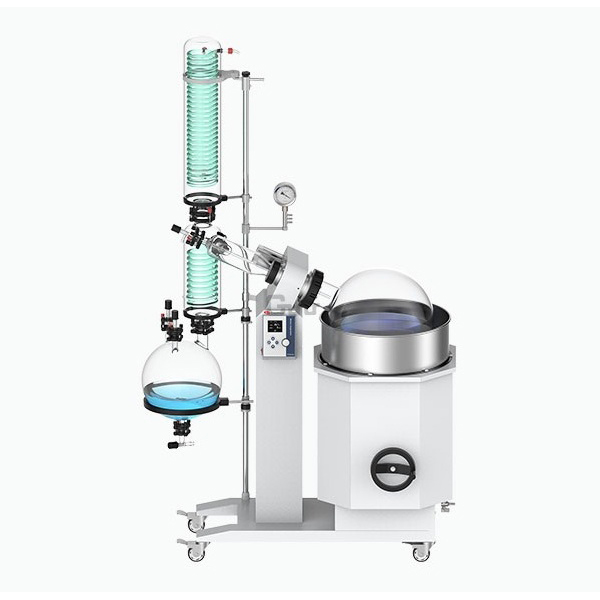

rotační odpařovač v pilotním měřítku

pilotní rotační odparky s nastavitelnou rychlostí a teplotou

Pilotní rotační odparky jsou zařízení pro destilaci rozpouštědel vhodná pro průmyslové ověřování v malém měřítku, amplifikaci procesů a laboratorní výsledky.

Popis

Rotační odparky v pilotním měřítku

Hlavní vlastnosti

  1. Vysoce výkonné sklo: Hlavní komponenty (odpařovací baňka, sběrná baňka, kondenzátor) jsou vyrobeny z borosilikátového skla 3.3 – vynikající odolnost proti tepelným šokům a chemická stabilita vůči kyselinám, zásadám a organickým rozpouštědlům.
  2. LCD ovládací rozhraní: displej s vysokým rozlišením, nastavení teploty a rychlosti pomocí enkodéru – citlivé a intuitivní pro přesné ovládání.
  3. Třístupňový vysoce účinný kondenzační systém: hlavní chlazení, podchlazení a třícestný vyrovnávací kondenzátor – výrazně zvyšuje účinnost zpětného získávání a zabraňuje úniku rozpouštědla.
  4. Inteligentní těsnění: Těsnění z PTFE + Vitonu – odolné proti korozi, vynikající vakuové vlastnosti pro dlouhodobý stabilní provoz.
  5. Elektrická/ruční dvojitá zvedací lázeň: Sledování hladiny kapaliny a ochrana proti spálení – zajišťuje bezpečný a pohodlný provoz.
  6. Přírubové připojení: Snadná demontáž, čištění a rychlá údržba.
  7. PTFE výpustní ventil: Odolný proti korozi a trvanlivý – vhodný pro silné kyseliny/zásady.
  8. Uzamykatelná kolečka: flexibilní pohyb a stabilní instalace.

Princip fungování

  • Dekomprese snižuje bod varu: Vakuum snižuje tlak, což umožňuje varu rozpouštědel při nižších teplotách – chrání látky citlivé na teplo.
  • Rotační odpařování tenkého filmu: Nakloněná, rotující baňka rozprostírá kapalinu do tenkého filmu – maximalizuje rychlost odpařování.
  • Ohřev při konstantní teplotě: Lázeň s ohřevem ze dna s ochranou proti suchému hoření/regulací hladiny kapaliny – stabilní a bezpečný zdroj tepla.
  • Vícestupňová kondenzace: Pára prochází třemi kondenzátory a shromažďuje se v baňce – vysoká účinnost, minimální ztráty.
  • T-tampon: Zabraňuje přímému vstupu kapaliny do kondenzátoru – chrání kondenzační efekt a stabilitu systému.

Oblasti použití

  1. Vývoj chemických látek a pilotní certifikace: Zpětné získávání rozpouštědel, koncentrace a rafinace meziproduktů po reakci.
  2. Farmaceutika: Koncentrace API a zpětné získávání hořlavých rozpouštědel (ethanol, aceton, DMF).
  3. Extrakce rostlin/přírodní produkty: Odstranění rozpouštědel po extrakci těkavých olejů, mírná koncentrace tepelně citlivých přírodních látek.
  4. Materiálové vědy/polymerní inženýrství: Odstranění vedlejších produktů s nízkým bodem varu v nanomateriálech, pryskyřicích a syntéze monomerů.
  5. Environmentální/testovací laboratoře: Koncentrace vzorků vody, zpětné získávání VOC, předúprava nebezpečného odpadu.
Technické parametry
rotační odparky v pilotním měřítku s nastavitelnou rychlostí a teplotou
Model R-05 R-10 R-20 R-50
Vnější rozměry 840 š x 520 h x 1140 v mm 1040 š x 580 h x 1760 v mm 1120 š x 680 h x 1900 v mm 1345 š x 770 h x 2230 v mm
Hmotnost včetně skla 35 kg 61 90 140 kg
Napájení 110 V střídavý proud, 60 Hz nebo 220–240 V střídavý proud, 50 Hz, 60 Hz 220–240 V stř., 50 Hz, 60 Hz 380 V střídavého proudu, 50 Hz, 3 fáze
Výkon rotačního motoru 250 W
Celkový výkon 2300 W 3800 W 6300 W 6300 W
třída ochrany IP20
úroveň znečištění 2
Rozsah otáček 20 ot./min až 140 ot./min 20 ot./min až 130 ot./min 20 ot./min až 130 ot./min 20 ot./min až 110 ot./min
Rozsah regulace teploty lázně okolní teplota +5 °C až 95 °C
Jmenovitá přesnost nastavení ±1,5 °C
Koupelová kapalina deionizovaná voda
Únik těsnění systému ≤0,03 kPa za minutu
otočný ovladač Elektronický
Jmenovitý výkon topení 2000 2300 W 6000 W
Senzory teploty lázně PT100, tři řady
Maximální odpařovací kapacita, voda 2 l za hodinu 3,2 l za hodinu 5 l za hodinu 9 l za hodinu
Kondenzační plocha přibližně 0,278 m² Primární 0,39, sekundární 0,253 m² Primární 0,948, sekundární 0,358 m² Primární 1,15, sekundární 0,4 m²
Objem rotační láhve 5 10 20 50
Průměr rotační láhve průměr příruby 50 mm průměr příruby 125 mm
Objem sběrné láhve 3 5 l 10 l 20 l
Průměr sběrné láhve průměr příruby 40 mm průměr příruby 50 mm průměr příruby 60 mm
Způsob zobrazení rychlosti otáčení LCD
Režim zobrazení teploty LCD
teplota okolí 5 °C až 35 °C
Relativní vlhkost prostředí ≤70
Velikost vany průměr 300 mm x 170 mm průměr 370 mm x 220 mm průměr 450 mm x 260 mm průměr 550 mm x 320 mm
sklo 3.3 Borosilikátové sklo
kontakt s materiálem 3,3 borosilikátové sklo, PTFE
kryt vany Volitelné
