skleněný reaktor v pilotním měřítku

skleněný reaktor v pilotním měřítku s nastavitelnou rychlostí a ohřevem

Pilotní skleněný reaktor je multifunkční reakční systém určený pro zesílení reakčního procesu a optimalizaci procesu, který se široce používá v oblastech syntézy nových materiálů, vývoje léčiv, chemických pilotních testů a extrakce přírodních produktů.

Popis

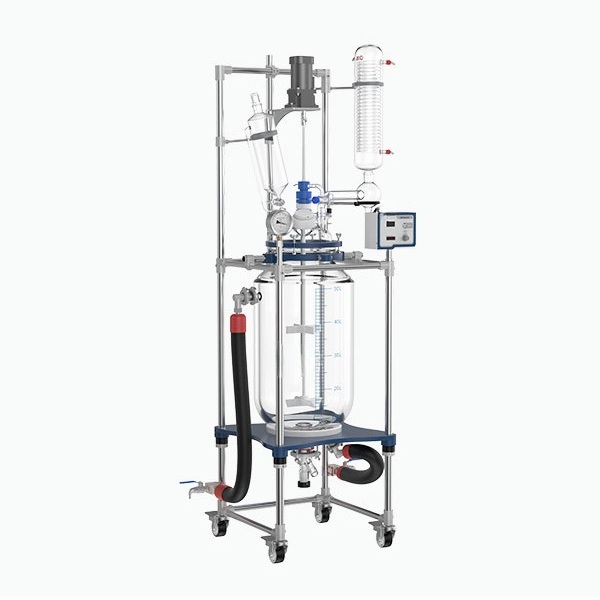

Skleněný reaktor v pilotním měřítku

Pilotní skleněný reaktor je navržen pro přesnou regulaci teploty, tlaku a míchání v chemických procesech ve větším měřítku. Toto zařízení, které slouží jako most mezi laboratorním výzkumem a průmyslovou výrobou, je ideální pro farmaceutické, chemické, bioinženýrské, materiálové a environmentální aplikace.

Hlavní vlastnosti

  1. Reakční nádoba:Vyrobeno z borosilikátového skla 3.3 pro vynikající odolnost proti tepelným šokům a korozní odolnost vůči kyselinám/zásadám, což zajišťuje dlouhodobý bezpečný provoz.
  2. Široké pracovní podmínky:Teplotní rozsah od -80 °C do 200 °C; tlakový rozsah od 0 do -0,1 MPa, vhodný pro syntézu při nízkých teplotách a dekompresní reakce.
  3. Optimalizovaná konstrukce potrubí:Rozhraní pláště využívá izolované hadice z nerezové oceli, které zabraňují poškození rozhraní v důsledku teplotních cyklů.
  4. Vysoce těsný míchací systém:Utěsněná ložiska zajišťují hladký chod a zabraňují vniknutí nečistot do reakčního systému.
  5. Antikorozní komponenty:Míchací lopatky z PTFE a hřídel z nerezové oceli potažené PTFE kombinují mechanickou pevnost a chemickou stabilitu.
  6. Pohyblivý držák:Rám rozprašovače z nerezové oceli a hliníkové slitiny, elegantní a odolný proti korozi, s brzdovými kolečky pro snadné polohování a čištění.
  7. Bezpečný výstupní design:Šikmý vypouštěcí ventil v horní části, který zabraňuje hromadění zbytků, zjednodušuje sběr a následné zpracování.
  8. Pohodlné sledování dat:Digitální displej a vakuoměr pro monitorování teploty, rychlosti míchání a tlaku v systému v reálném čase.
  9. Ochrana konstrukce:Vnější cirkulační potrubí připevněné k rámu, které zabraňuje namáhání skleněného rozhraní a prodlužuje životnost.

Princip fungování

  1. Dvouvrstvý plášť umožňuje cirkulaci zdroje tepla/chladu (tepelný olej, voda, ethanol), řízenou externím termostatem; izolované hadicové spoje zabraňují namáhání skla a zajišťují stabilní regulaci teploty.
  2. Motorový míchací hřídel zajišťuje účinné míchání, suspenzi pevných látek a rovnoměrný přenos tepla; tvar lopatek lze volit podle různých vlastností tekutin; tlak je monitorován vakuometrem pro vakuový nebo atmosférický provoz.
  3. Šikmý spodní výpustní otvor umožňuje plynulé vypouštění materiálu bez zbytků a snadné čištění po reakci.

Oblasti použití

  1. Farmaceutický průmysl:Syntéza API, screening krystalů, hodnocení reakcí nečistot.
  2. Průmysl jemné chemie:Vývoj aromat, barviv, přísad, katalyzátorů, vysoce hodnotných produktů.
  3. Výzkum organické syntézy:Kondenzace, cyklizace, redoxní reakce, koordinační reakce.
  4. Bioinženýrství:Enzymové reakce, extrakce buněk, optimalizace syntézy organických kyselin nebo polysacharidů.
  5. Vývoj nových materiálů:Syntéza nanočástic, polymerů, MOF a vysoce výkonných materiálů.
  6. Univerzitní výzkumná platforma:Zvětšování reakčních procesů, pilotní demonstrace, výuka.
  7. Environmentální inženýrství:Testování reaktivity, optimalizace přísad pro úpravu vody, vývoj experimentálních programů.
Technické parametry
skleněný reaktor v pilotním měřítku s nastavitelnou rychlostí a ohřevem
Model TR-10 TR-10Ex TR-20 TR-20Ex TR-50 TR-50Ex
Objem nádoby 10 20 50 l
Objem pláště 8 l 3 9 6 13 16
Objem nálevky 1,0 2,0 2
Provozní tlak Normální nebo podtlak
Pracovní teplota -80 °C až 200 °C
Chladicí plocha kondenzátoru 0,234 m 0,341 m² 0,265 m² 0,429 m²
Rychlost míchání 20 ot./min až 500 ot./min 50 ot./min až 500 ot./min 20 ot./min až 500 ot./min 50 ot./min až 500 ot./min 20 ot./min až 500 ot./min 50 ot./min až 500 ot./min
Napájení 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz
Odtokový otvor, světlá výška 320 320 355 mm 320 mm
Rozměry (Š x H x V) 845 x 640 x 1780 mm 845 x 640 x 1910 mm 870 x 580 x 1910 mm 900 × 690 × 2100 mm 900 x 690 x 2050 mm
skleněný reaktor v pilotním měřítku s nastavitelnou rychlostí a ohřevem
Model TR-100 TR-100Ex
Objem nádoby 100 l
Objem pláště 25 l 30 l
Objem napájecí baňky 10 l
Objem přijímací baňky 20
Materiál skla Vysoce borosilikátové sklo 3.3
Materiál rámu a spojovacích dílů SUS304 + hliníkový plech s nástřikem SUS304
Provozní tlak Normální nebo podtlak
Pracovní teplota -80 °C až 200 °C
Chladicí plocha kondenzátoru 0,954 metrů čtverečních
Rychlost míchání 20 ot./min až 500 ot./min 50 ot./min až 500 ot./min
Napájení 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz
Světlá výška odtokového otvoru 340 mm
Rozměry (Š x H x V) 1270 x 810 x 2360 mm 1200 x 790 x 2360 mm
