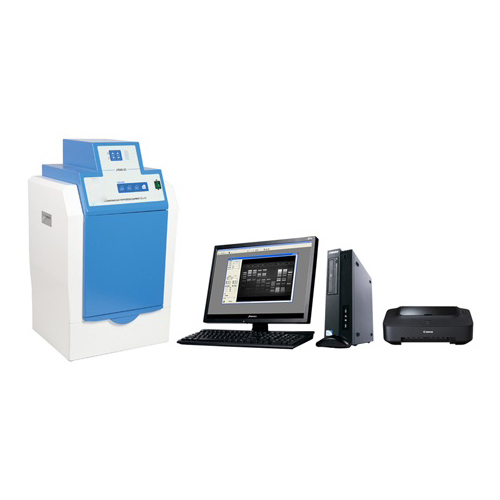

Systém pro zobrazování a dokumentaci gelů s CCD kamerou

Systém pro zobrazování a dokumentaci gelů, vybavený importovanou CCD kamerou pro slabé osvětlení a vysoce výkonným zoomovým objektivem, je schopen zachytit slabé signály elektroforetických pásů a realizovat zobrazení v reálném čase ve vysokém rozlišení a přesné záznamy. Díky inteligentnímu designu tmavé komory a vícevrstvému filtračnímu systému dokáže účinně potlačit rušení pozadí a zaručit bezpečnost experimentu a kvalitu zobrazování. Jedná se o důležitou platformu pro pořizování obrazů a zpracování dat v oblasti molekulární biologie, genetiky a biomedicíny.

Vlastnosti systému pro zobrazování a dokumentaci gelů

1. Vysoce citlivá digitální CCD kamera: importovaná CCD kamera s nízkou citlivostí na světlo, vysokým rozlišením a vysokým poměrem signálu k šumu, která dokáže zachytit slabé pásy, které jsou pouhým okem těžko viditelné.
2. Importovaný objektiv s 6násobným optickým zoomem: podporuje nedestruktivní zoom, snadné detailní pozorování gelového obrazu a lokální zoom.
3. Pomocná lampa pro polohování gelu: středový indikátor zajišťuje přesné umístění gelu a zlepšuje reprodukovatelnost snímků.
4. Inteligentní ovládací panel tmavé komory: integrovaná funkce pohodlného nastavení zoomu, zaostření, clony, UV lampy a lampy bílého světla, intuitivní ovládání.
5. Bezpečnostní ochranný mechanismus: vybaven automatickým vypnutím UV lampy při otevření dvířek, aby se zabránilo úniku UV záření, povinným vypínačem UV záření a automatickým časovým zpožděním vypnutí, aby byla chráněna zdraví uživatele.
6. Komunikace s více rozhraními: rozhraní RS232 a USB podporují plynulé připojení k počítači pro realizaci dálkového ovládání a přenosu dat.
7. Výsuvný gelový stůl a speciální kryt pro řezání gelu: snadné umístění, pozorování a řezání gelu.
8. Sada vícevrstvých potahovaných filtrů: účinně filtruje rozptýlené světlo a šum pozadí, zlepšuje kontrast a jas obrazu.
9. Modulární design: každá součást je standardizovaná a spolehlivá, vhodná pro údržbu a upgrade, což prodlužuje životnost zařízení.
10. Volitelný počítač a tiskové zařízení: umožňují realizovat celý proces digitálního zpracování obrazu a organizaci experimentálních dat.
11. Systém pro analýzu gelového obrazu je vhodný pro pozorování, fotografování a analýzu gelových pruhů po elektroforéze. S pomocí vysokého rozlišení CCD a zoomového objektivu získává slabé elektroforézní pruhy, které jsou obtížně rozpoznatelné pouhým okem, používá speciální filtry k účinnému odfiltrování šumu pozadí a zároveň může účinně kontrolovat kontaminaci bromidem ethidium (EB) a únik ultrafialového záření a realizuje jednoduché a přehledné zobrazení výsledků elektroforézy na obrazovce, zvětšení, uchování, označení nebo úpravu, organizaci experimentální zprávy, tisk, online přenos atd., což může zbavit experimentátory složitých operačních procesů a dosáhnout cíle běžného ultrafialového analyzátoru. Může zbavit experimentátory zdlouhavého operačního procesu a dosáhnout účinnosti, která je těžko srovnatelná s běžným UV analyzátorem nebo filmovou pozorovací skříní.

Výhody

1. kvalita obrazu: kombinace CCD s nízkou citlivostí na světlo a vícevrstvé filtrační technologie zajišťuje jasný obraz bohatý na detaily pásma, vhodný pro experimenty s vysokou citlivostí.
2. snadná a efektivní obsluha: inteligentní ovládací panel a dálkové ovládání počítačem snižují náročnost učení a zvyšují efektivitu laboratoře.
3. Zaručená bezpečnost experimentů: více bezpečnostních opatření proti UV záření účinně chrání před poškozením UV zářením a zajišťují bezpečnost obsluhy.
4. Inteligentní správa dat: systém podporuje úpravy, označování, ukládání a tisk obrazů, což umožňuje standardizovanou správu experimentálních dat a pohodlné sdílení.
5. Multifunkční integrace: integrace pozorování řezání gelu, pořizování obrazů a digitálního zpracování v jednom, aby byly splněny různé experimentální potřeby.

Princip fungování

Systém pro snímání a dokumentaci gelů zachycuje světelné signály emitované fluorescenčními barvivy v gelu po excitaci UV nebo modrým světlem pomocí digitální CCD kamery. Poté, co excitační světelný zdroj aktivuje barvivo, elektroforeticky separované pásy nukleových kyselin nebo bílkovin v gelu emitují fluorescenci při specifických vlnových délkách. Filtry systému blokují pozadí excitačního světla a propouštějí pouze cílovou fluorescenci. Kamera převádí světelný signál na digitální obraz s vysokým rozlišením. V kombinaci s inteligentním zaostřováním a zoomem mohou uživatelé přesně lokalizovat a zvětšit cílové pruhy v temné komoře, čímž dosáhnou vysokého rozlišení obrazu a následného zpracování a analýzy obrazu.

Oblasti použití

1. molekulární biologie: detekce produktů PCR, DNA fingerprinting, genotypizace, proteinový blotting atd.
2. lékařská diagnostika: detekce nukleových kyselin patogenů, screening genetických onemocnění a analýza nádorových markerů.
3. Vývoj léčiv: validace cílů léčiv, hodnocení účinnosti a analýza na molekulární úrovni při screeningu nových léčiv.
4. Forenzní identifikace: STR analýza, testování otcovství, forenzní analýza DNA.
5. Výuka a výzkum: výuka a výzkum v oborech biologie, medicína a přírodní vědy na vysokých školách.
6. Testování životního prostředí: identifikace geneticky modifikovaných plodin, monitorování patogenních mikroorganismů a další biologické analýzy životního prostředí.
