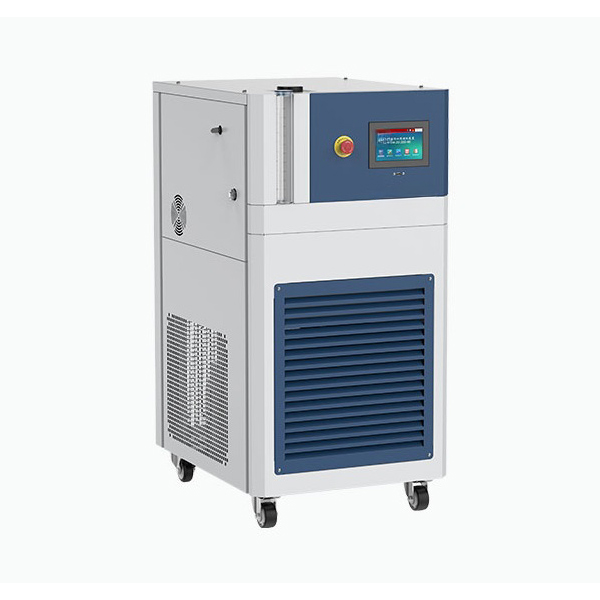

termostat pro cirkulační topení v prostředí s nebezpečím výbuchu

Termostat pro cirkulační vytápění s ochranou proti výbuchu a chlazením

Termostat pro cirkulační vytápění s ochranou proti výbuchu je vysoce přesné zařízení pro regulaci teploty, které je vhodné pro hořlavá a výbušná prostředí. Disponuje funkcí automatického zvyšování teploty a rychlého chlazení s obousměrným nastavením.

Popis

Termostat pro cirkulační ohřev odolný proti výbuchu

Termostat pro cirkulační ohřev odolný proti výbuchu je navržen pro bezpečný a stabilní provoz v nebezpečných prostředích. Díky plně uzavřené cirkulační konstrukci, tlakově odolným a korozivzdorným komponentům a elektrickému systému odolnému proti výbuchu zajišťuje spolehlivý výkon v prostředí s výbušnými plyny a podporuje vzduchem chlazené a vodou chlazené kondenzační režimy.

Vlastnosti

  1. Vyrobeno pro nebezpečné prostředí:Všechny elektrické komponenty, propojovací skříňky a operační systémy splňují specifikace odolnosti proti výbuchu, což zajišťuje bezpečný provoz v prostředí s výbušnými plyny.
  2. Provoz v širokém teplotním rozsahu:Spolehlivě funguje v rozmezí teplot od -40 °C do +200 °C, vhodný pro střídavé reakce za tepla a za studena.
  3. Integrovaná modulární konstrukce:Integruje chlazení, ohřev, cirkulaci a inteligentní řízení do jednoho kompaktního systému pro vysoce synergické funkce.
  4. Dva režimy kondenzace:Vzduchem chlazený pro nezávislý provoz, vodou chlazený pro centralizované chlazení továrny, oba úsporné a efektivní.
  5. Přesné inteligentní řízení:Podporuje řízení teploty s pevnou hodnotou a vícestupňovým programem, s vestavěným 7palcovým dotykovým displejem pro zobrazení v reálném čase a sledování křivky.
  6. Výkonné programové řízení:Konfigurujte až 120 skupin teplotních programů, každý s 100 segmenty. Podporuje lineární nárůst/pokles teploty, konverzi izolačního segmentu a komplexní řízení procesu.
  7. Silná komunikace a integrace:Podpora protokolů RS485 a MODBUS RTU, umožňující přístup k systémům DCS a PLC pro vzdálené monitorování.
  8. Víceúrovňová bezpečnostní ochrana:Přehřátí, nadproud, zpožděný start, alarm vysokého napětí, tepelná ochrana, vypnutí při poruše a další funkce pro komplexní bezpečnost.
  9. Stabilní cirkulace kapaliny:Monitorování hladiny kapaliny a automatické nastavení expanzní nádrže udržují stabilitu teplonosné kapaliny a zabraňují únikům nebo zpětnému toku.
  10. Vynikající výběr materiálů:Klíčové komponenty jsou vyrobeny z nerezové oceli 304 a polymerových materiálů odolných proti výbuchu, které zajišťují odolnost proti korozi, tlaku, nízkým a vysokým teplotám.

Princip fungování

  1. Chladicí mechanismus:Využívá chlazení pomocí rotačního kompresoru; chladivo prochází kompresí, kondenzací, škrtěním a odpařováním, aby absorbovalo teplo a dosáhlo rychlého ochlazení. Mezi možnosti kondenzátoru patří vzduchem chlazené žebrované a vodou chlazené souosé trubkové výměníky tepla.
  2. Ohřívací mechanismus:Přírubový ohřívač termálního oleje vložený do tepelného média pro rychlé a rovnoměrné ohřev s rychlou odezvou, schopný udržovat teplotu až 200 °C.
  3. Princip cirkulace tekutiny:Čerpadlo odolné vůči vysokým/nízkým teplotám pohání teplonosnou kapalinu v uzavřené vysokorychlostní smyčce. Expanzní nádoba absorbuje/uvolňuje objemové změny způsobené tepelnou roztažností pro stabilní provoz.
  4. Řídicí logika:PID algoritmus automaticky upravuje výkon ohřevu/chlazení pro přesnou regulaci teploty. Podporuje řízení pevné hodnoty/programu, rovnoměrný nárůst/pokles teploty, uchování tepla a záznam dat v reálném čase. Dotykový displej zobrazuje nastavenou teplotu, aktuální teplotu, dobu provozu a stav poruchy.

Typické scénáře použití

  1. Petrochemický průmysl:Syntéza, čištění, katalytické procesy vyžadující regulaci reakční teploty při manipulaci s nebezpečnými materiály.
  2. Farmaceutické a biologické reakce:Syntéza surovin, fermentace, krystalizace s požadavky na odolnost proti výbuchu v dílnách GMP.
  3. Odvětví nových energií:Zkouška stárnutí baterií, výzkum supravodivých materiálů, chlazení palivových článků s kontrolou teploty odolnou proti výbuchu.
  4. Odvětví barev, barviv a inkoustů:Regulace teploty reaktoru nebo sběr kondenzátu v prostředí organických rozpouštědel.
  5. Vědecký výzkum/univerzitní laboratoře:Experimentální reakční systémy zahrnující hořlavé reagencie, zajištění bezpečnosti personálu.
  6. Systémy výroby/skladování vodíku:Regulace teploty zařízení souvisejících s vodíkem pro stabilní provoz za vysokotlakých podmínek.
Technické parametry
výbušný termostat s cirkulačním ohřevem a chlazením
Model HC20-18(W) HC20-11(W) HC20-7(W)
Rozsah teplot -40 °C až +200 °C
Teplotní stabilita ±0,5 °C
Celkový výkon 5,7 kW 11,1 kW 18,6 kW
Chladicí výkon při 200 °C 12 kW 6 kW 3 kW
Chladicí výkon při 100 °C 8,6 kW 6 kW 3 kW
Chladicí výkon při 25 °C 5,8 kW 4,5 kW 2,4 kW
Chladicí výkon při -10 °C 4,5 kW 4,2 kW 1,4 kW
Chladicí výkon při -20 °C 3,5 kW 3,2 kW 1,2 kW
Chladicí výkon při -30 °C 2 kW 2 kW 0,85 kW
Chladicí výkon při -40 °C 1,1 kW 1,1 kW 0,25 kW
Jmenovitý výkon topného tělesa 12 kW 6 kW 3 kW
Způsob chlazení vzduchové chlazení nebo vodní chlazení
Chladiva R404A
Oběhové čerpadlo Průtok 45 l za minutu 30 l za minutu 25 l za minutu
Cirkulační čerpadlo Tlak 1,4 bar
Velikost rozhraní oběhu R3/4
Maximální viskozita teplonosného média 30 cp
Hladina hluku 68 65 68db
komunikační rozhraní USB, RS485
třída ochrany IP20
úroveň znečištění 2
Teplota okolí 5 °C až 35 °C
Napájení 380 V střídavého proudu, 50 Hz, 3 fáze
Proud 33 A 20 10,5 A
Způsoby elektrického připojení třífázový čtyřvodičový systém
Vnější rozměry 755 šířka x 1300 hloubka x 1795 výška mm 655 šířka x 1000 hloubka x 1480 výška mm
Hmotnost 460 kg 430 kg 270 kg
