termostat pro oběhové vytápění

termostat pro cirkulační vytápění s funkcí chlazení

Termostat cirkulačního topení má funkci rychlého chlazení a vysoce účinného vytápění a transportuje médium pro regulaci teploty, jako je tepelně vodivý olej nebo chladicí kapalina, do externího zařízení pomocí metody uzavřeného okruhu, aby bylo možné dosáhnout přesné regulace teploty.

Popis

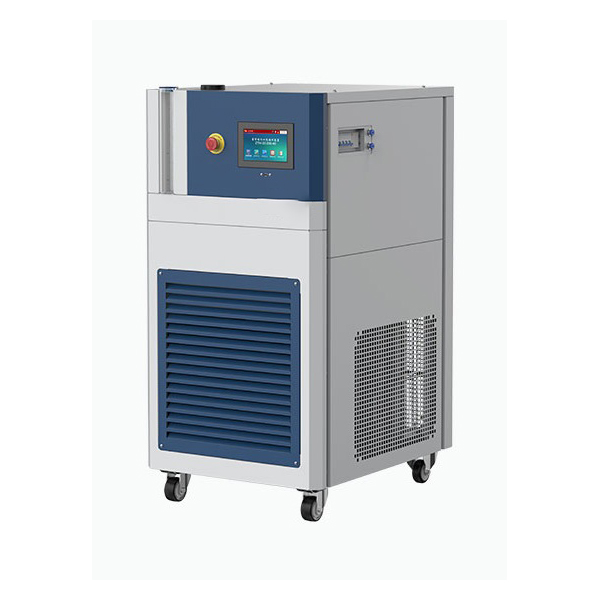

Termostat pro cirkulační vytápění

Termostat cirkulačního ohřevu integruje chlazení, ohřev, skupinu cirkulačních čerpadel a inteligentní řídicí modul s možností volby vzduchem nebo vodou chlazeného chlazení. Je ideální pro vysoce přesné řízení teploty v aplikacích, jako je regulace teploty reakční nádoby, testování nových materiálů, tepelné zpracování čipů a regulace teploty průmyslových procesů. Stabilní provoz od -40 °C do +200 °C, programová regulace teploty PID, export dat a funkce vzdálené komunikace splňují požadavky automatizované výroby a vědeckého výzkumu.

Hlavní vlastnosti

  1. Široký rozsah provozních teplot:Pokrývá rozsah -40 °C až +200 °C, vhodný pro gelové reakce při nízkých teplotách a krakování při vysokých teplotách.
  2. Vysoce integrovaná modulární struktura:Integruje chladicí, topné, cirkulační a řídicí systémy do jedné kompaktní a efektivní jednotky.
  3. Flexibilní režim chlazení:Podporuje vzduchem chlazené a vodou chlazené kondenzátory; uživatelé si volí podle podmínek na místě.
  4. Ovládání pomocí dotykové obrazovky s vysokým rozlišením:7palcová dotyková obrazovka s věrným barevným zobrazením, intuitivní ovládání, zobrazení datových křivek a funkce záznamu provozu.
  5. Možnost programování regulace teploty:Podporuje 120 skupin programů regulace teploty, z nichž každá má 100 teplotních segmentů, což umožňuje lineární a gradientní nárůst a pokles teploty.
  6. Automatické ochranné mechanismy:Ochrana proti přehřátí, nadproudu, přetížení, zpožděnému startu, vysokému napětí a další funkce pro bezpečný provoz.
  7. Vzdálená komunikace a integrace:Rozhraní RS485 kompatibilní s MODBUS RTU, připojitelné k nadřazeným systémům (DCS, SCADA) pro centralizované řízení.
  8. Konstrukce expanzní nádoby:Vestavěná expanzní nádoba a monitorování hladiny kapaliny automaticky reagují na změny objemu teplonosného média a zajišťují stabilní cirkulaci.
  9. Široká adaptabilita na tepelně vodivá média:Podporuje vodu, ethanol, silikonový olej a další kapaliny pro různé aplikační požadavky.

Princip systému

  1. Princip chlazení:Vestavěný hermetický kompresor s rotačním rotorem rychle ochlazuje těleso přenášející teplo pomocí kondenzátoru, kapilárního škrticího ventilu a deskového výparníku. Deskový výměník tepla je kompaktní a účinný. Vzduchem chlazený typ používá žebrovaný kondenzátor; vodou chlazený typ používá koaxiální výměník tepla.
  2. Princip ohřevu:Speciální elektrický ohřívač s přírubou pro termální olej poskytuje vysokou hustotu výkonu a rychlou odezvu, což zajišťuje rovnoměrné rozložení teploty.
  3. Cirkulační a expanzní mechanismus:Stíněné čerpadlo vhodné pro vysoké/nízké teploty zajišťuje nepřetržitý průtok média. Potrubí z nerezové oceli 304 s izolací zabraňuje tepelným ztrátám/korozi. Expanzní nádoba absorbuje kolísání objemu; monitor hladiny kapaliny zajišťuje stabilní provoz.
  4. Řídicí logika:PID algoritmus upravuje výstupní teplotu v reálném čase, podporuje nastavení teplotní křivky, pevnou hodnotu a programové řízení. Software podporuje záznam dat, zobrazení křivky, export přes USB a vzdálenou komunikaci.

Oblasti použití

  1. Regulace teploty chemických a farmaceutických reakcí:Vysoce přesná syntéza, kultivace krystalů, regulace meziproduktů léčiv.
  2. Vývoj nových energetických materiálů:Baterie, supravodivé materiály, testování teplotních cyklů uhlíkových nanotrubic.
  3. Testování polovodičů a elektronických součástek:Rychlé testování tepelného namáhání čipů a desek plošných spojů.
  4. Podpora tepelné regulace vakuového systému:Práce s vakuovým sušením, rekuperací kondenzátu a souvisejícím zařízením.
  5. Simulační testování v leteckém průmyslu:Testování výkonu komponentů v měnících se teplotních podmínkách.
  6. Univerzitní a vědecké výzkumné experimenty:Poskytuje vysoce přesnou regulaci teploty pro výzkumné platformy a spolehlivé experimenty.
Technické parametry
termostat pro cirkulační vytápění s funkcí chlazení
Model HC10-4(W) HC10-10(W) HC10-12(W)
Rozsah teplot -40 °C až +200 °C
Teplotní stabilita ±0,5 °C
Celkový výkon 5,7 kW 11,1 kW 18,6 kW
Chladicí výkon při 200 °C 3 kW 6 kW 12 kW
Chladicí výkon při 100 °C 3 kW 6 kW 8,6 kW
Chladicí výkon při 25 °C 2,4 kW 4,5 kW 5,8 kW
Chladicí výkon při -10 °C 1,4 kW 4,2 kW 4,5 kW
Chladicí výkon při -20 °C 1,2 kW 3,2 kW 3,5 kW
Chladicí výkon při -30 °C 0,85 kW 2 kW 2 kW
Chladicí výkon při -40 °C 0,25 kW 1,1 kW 1,1 kW
Jmenovitý výkon topného tělesa 3 kW 6 kW 12 kW
Způsob chlazení vzduchové chlazení nebo vodní chlazení
Chladiva R404A
Cirkulační čerpadlo Průtok 30 l za minutu 45 l za minutu
Cirkulační čerpadlo Tlak 1 bar 1,4 bar
Velikost cirkulačního rozhraní R3/4
Maximální viskozita teplonosného média 30 cp
Hladina hluku 65
komunikační rozhraní USB, RS485
třída ochrany IP20
úroveň znečištění 2
Teplota okolí 5 °C až 35 °C
Napájení 380 V střídavý proud, 50 Hz, 3 fáze
Proud 10,5 A 20 A 33 A
Způsoby elektrického připojení třífázový čtyřvodičový systém
Vnější rozměry 640 šířka x 860 hloubka x 1270 výška mm 750 šířka x 1100 hloubka x 1420 výška mm 750 mm (šířka) x 1100 mm (hloubka) x 1420 mm (výška)
Hmotnost 205 kg 330 kg 360 kg
